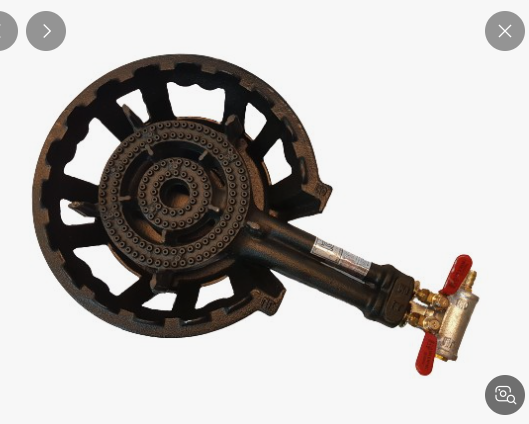

네이버 쌍관버너 이미지



연소기란



연소기란 연료가스를 연소시켜 발생하는 열을 이용하는 가스용품으로, 가정용, 업소용, 산업용 등이 있다.

대표적으로 가스레인지, 오븐, 가스보일러 등이 있으며, 연소기를 안전하게 사용할 수 있도록 안전장치 등이 설치되어있다.



연소기의 구성요소



호스 : 연료가스를 노즐로 공급
노즐 : 가스를 분사시키고 연소에 필요한 1차공기를 가스와 함께 버너로 공급

공기조절기 : 1차 공기량을 조절하는 기능으로 댐퍼를 조절해 공기량을 조절

혼합관 : 노즐에서 공급되는 가스와 공기조절기를 통해 들어온 1차 공기를 혼합

버너 헤드: 혼합된 가스를 염공으로 균일하게 배분, 완전연소토록함

염공 : 연소가 일어나는 부분으로, 염공의 구멍으로 혼합된 가스가 2차 공기와 만나며 연소

점화장치 : 히터식, 스파크식, 연속스파크식이 있으며 연소의 점화를 담당(압전점화방식, 전기점화방식)



연소기의 안전장치



가스연소기의 연소 중에 불꽃이 꺼지거나, 산소가 부족하거나 등 이상상태가 발생하였을 때 사고를 예방할 수 있도록 안전장치가 설치되어 있다. 대표적인 안전장치로는 크게 소화안전장치와 과열방지장치가 있다.



소화안전장치 : 연소 중 불꽃이 꺼졌을 때 자동적으로 가스 밸브를 잠가 생가스 누출 및 화재폭발 방지.

  종류 : 열전대식, 플레임로드식, 광전관식



과열방지장치 : 연소기가 과열로 인해 화재 등의 사고가 발생하는 것을 방지하기 위해 장치의 온도 상승 시 가스 공급을 차단시켜 주는 기능.

  종류 : 퓨즈메탈식, 바이메탈식, 열팽창식
